最大充电电流 2.5A，带动态路径管理的单节锂电池开关式充电
LN14XX 系列

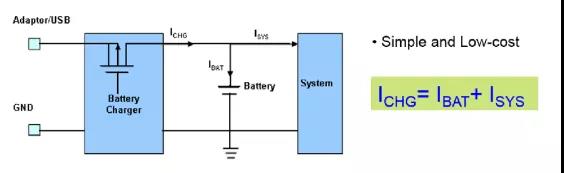

针对于这些问题，咱们提出了路径管理的概念，电源路径管理将系统的电压调节到稍微高于电池电压的水平，但是不会下降到低于 3.6V 最小系统电压。借助于这个特性，即使在电池电量完全耗尽或者电池被拆除时，系统也能保持运行。当达到输入电压限值时，电源路径管理自动将充电电流减小，优先给系统供电，多余的输入能量给锂电池充电。
随着系统负载持续增加，当输入功率不能满足系统供电的时候，电池通过路径MOS和输入一起给系统放电。
当 VIN=5V 时，VBAT 与 VSYS 的电压曲线如下：

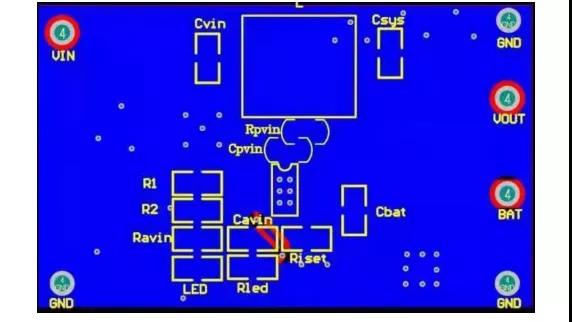

BUCK 结构的充电方案，小伙伴们在layout的时候要注意哦，信号回路和功率回路的布置需处理好，具体推荐的LN1419/LN1420绘制方法和注意事项如下，供客户参考。也欢迎客户就自己的LN1419/LN1420 PCB布图提请南麟电子的工程人员确认或征求意见。
Ravin 输入较稳定的情况下，可以不用，输入不稳定的情况下，建议加个1 欧姆左右的电阻，吸收高频信号。
